EN 14509 屋面及覆層夾心板的剪切強度和剪切模量
發布日期：2024-1-30 11:58:31 閱讀次數：1254
EN 14509 針對工廠生產的、自承重的雙層金屬面隔熱夾心板（用于屋面及屋面覆層之間、外墻以及墻面之間覆層的隔斷層）規定了要求。絕熱的芯材料包括硬質聚氨酯、發泡聚苯乙烯、擠制聚苯乙烯泡沫體、酚醛泡沫體、泡沫玻璃和礦物棉。
EN14509標準對夾心板的機械強度規定了許多要求，其中包括了夾心板芯材料的剪切強度及剪切模量的測定和規范。該測試采用了四點彎曲試驗，通過測試樣品在剪切斷裂時的極限載荷，由載荷撓度曲線計算出剪切模量。
在彎曲夾具設計時最重要的是盡量減少搖晃或反彈，而且與樣品接觸的負載板要有足夠的寬度，以防止損壞芯板的表面。最大的測試載荷取決于芯板厚度及材料類型，但通常低于 50 kN。對于此測試，我們建議使用萬能測試機，它可以自動計算剪切強度及剪切模量值。
金屬夾芯板歐盟CE認證標準－EN14509:2013
EN 14509:2013 Self-supporting double skin metal faced insulating panels-Factory made products-Specifications
EN 14509:2013 自支撐雙層金屬面保溫絕熱夾芯板-工廠制產品-規范
本歐洲標準規定了工廠制造的自支撐雙層金屬面層壓板的要求，用于以下應用中的不連續鋪設
a）屋頂和屋頂覆層
b）外墻和墻面覆層
c）建筑圍護結構內的墻壁（包括隔墻）和天花板
EN14509涵蓋的絕緣芯材為硬質聚氨酯、膨脹聚苯乙烯、擠出聚苯乙烯泡沫、酚醛泡沫、蜂窩玻璃和礦棉
EAD 340287-00-0203 Reinforced high density EPS structural panel system for building units
EAD 340287-00-0203 建筑單元用增強型高密度EPS結構板系統
EN 14509:2013–建筑用金屬保溫夾芯板主要測試項目
1、Shear strength and shear modulus 剪切強度和模量
2、Creep coefficient 蠕變系數
3、Compressive strength or compressive stress 抗壓強度或應力
4、Shear strength after long-term loading 長期荷載下剪切強度
5、Cross panel tensile strength 拉伸強度
6、Bending moment capacity and wrinkling stress 抗彎承載力和起皺壓力
7、Bending moment capacity and wrinkling stress over a central support中心點支撐抗彎承載力和起皺壓力
8、Thermal transmittance傳熱系數
9、Reduction of tensile strength with time as a consequence of ageing (durability) 抗張強度隨老化時間的影響 - 耐久性
10、Resistance to point loads and access loads–ceiling panels and roofs 點荷載和使用荷載耐久性
11、Reaction to fire對火反應
12、Dimensional tolerances for sandwich panels 尺寸極限偏差

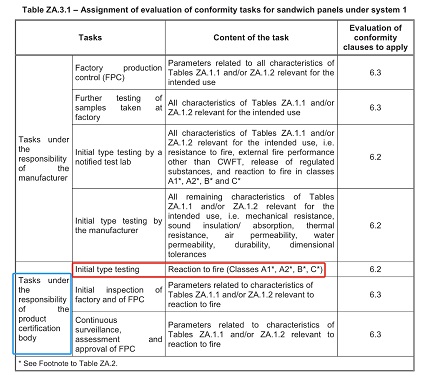

EN 14509:2013–建筑用金屬保溫夾芯板的3種認證體系
AVCP System 1認證體系：歐盟公告號初步型式測試，現場審核，歐盟公告號簽發證書
AVCP System 3認證體系：歐盟公告號初步型式測試，歐盟公告號簽發證書
AVCP System 4認證體系：初步型式檢驗，生產商自我聲明
南京睿督公司為歐盟公告號Notified Body實驗室授權合作實驗室，可以直接受理EN 14509建筑用金屬保溫夾芯板CE認證。
南京睿督公司咨詢電話：025-8658 3475 400-603-6575
網址：www.shseg-gps.com www.cprce.com
郵箱：info@hksmartps.com
...
EN14509標準對夾心板的機械強度規定了許多要求，其中包括了夾心板芯材料的剪切強度及剪切模量的測定和規范。該測試采用了四點彎曲試驗，通過測試樣品在剪切斷裂時的極限載荷，由載荷撓度曲線計算出剪切模量。
在彎曲夾具設計時最重要的是盡量減少搖晃或反彈，而且與樣品接觸的負載板要有足夠的寬度，以防止損壞芯板的表面。最大的測試載荷取決于芯板厚度及材料類型，但通常低于 50 kN。對于此測試，我們建議使用萬能測試機，它可以自動計算剪切強度及剪切模量值。
金屬夾芯板歐盟CE認證標準－EN14509:2013
EN 14509:2013 Self-supporting double skin metal faced insulating panels-Factory made products-Specifications
EN 14509:2013 自支撐雙層金屬面保溫絕熱夾芯板-工廠制產品-規范
本歐洲標準規定了工廠制造的自支撐雙層金屬面層壓板的要求，用于以下應用中的不連續鋪設
a）屋頂和屋頂覆層
b）外墻和墻面覆層
c）建筑圍護結構內的墻壁（包括隔墻）和天花板
EN14509涵蓋的絕緣芯材為硬質聚氨酯、膨脹聚苯乙烯、擠出聚苯乙烯泡沫、酚醛泡沫、蜂窩玻璃和礦棉
EAD 340287-00-0203 Reinforced high density EPS structural panel system for building units
EAD 340287-00-0203 建筑單元用增強型高密度EPS結構板系統
EN 14509:2013–建筑用金屬保溫夾芯板主要測試項目
1、Shear strength and shear modulus 剪切強度和模量
2、Creep coefficient 蠕變系數
3、Compressive strength or compressive stress 抗壓強度或應力
4、Shear strength after long-term loading 長期荷載下剪切強度
5、Cross panel tensile strength 拉伸強度
6、Bending moment capacity and wrinkling stress 抗彎承載力和起皺壓力
7、Bending moment capacity and wrinkling stress over a central support中心點支撐抗彎承載力和起皺壓力
8、Thermal transmittance傳熱系數
9、Reduction of tensile strength with time as a consequence of ageing (durability) 抗張強度隨老化時間的影響 - 耐久性
10、Resistance to point loads and access loads–ceiling panels and roofs 點荷載和使用荷載耐久性
11、Reaction to fire對火反應
12、Dimensional tolerances for sandwich panels 尺寸極限偏差
EN 14509:2013–建筑用金屬保溫夾芯板的3種認證體系
AVCP System 1認證體系：歐盟公告號初步型式測試，現場審核，歐盟公告號簽發證書
AVCP System 3認證體系：歐盟公告號初步型式測試，歐盟公告號簽發證書
AVCP System 4認證體系：初步型式檢驗，生產商自我聲明
具體選擇哪種認證體系需要結合產品實際用途及防火等級來決定，具體可以咨詢南京睿督，防火等級越高，一般需要根據體系1來進行EN14509的歐盟CE認證。
南京睿督公司為歐盟公告號Notified Body實驗室授權合作實驗室，可以直接受理EN 14509建筑用金屬保溫夾芯板CE認證。
南京睿督公司咨詢電話：025-8658 3475 400-603-6575
網址：www.shseg-gps.com www.cprce.com
郵箱：info@hksmartps.com
...
