睿督ETA認證｜EAD 160071-00-0102預應力鋼絞線用于巖石和土壤錨套件
發布日期：2025-4-21 9:54:44 閱讀次數：32

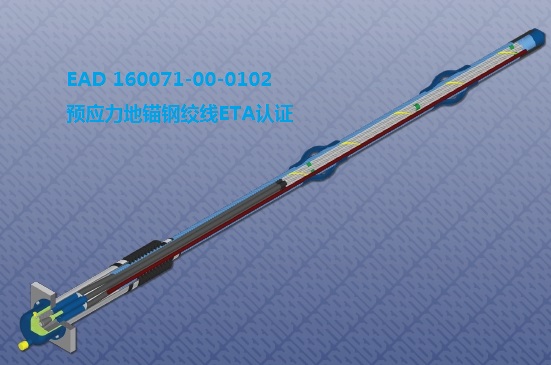

一、預應力地錨鋼絞線ETA認證－EAD 160071-00-0102
EAD 160071-00-0102 Kit for rock and soil anchors using prestressing steel strand
EAD 160071-00-0102 預應力鋼絞線用于巖石和土壤錨套件
二、預應力地錨鋼絞線－套件組成 Kit components
1.1.2.1拉伸元件
該套件使用7股預應力鋼束作為拉伸元件。本EAD僅涵蓋EAD160004-00-0301第1.1條中定義的7股預應力鋼束的幾何形狀和特征力。本EAD不評估拉伸元件的基本特性。
1.1.2.2 結構錨固組件
結構錨固組件用于將荷載從索傳遞到結構，并用于將荷載從索傳遞到死端錨固處的巖石或土壤(錨
固單元和壓縮管)，具體取決于情況。本EAD涵蓋了由鋼制成的結構錨固組件。
在應力端錨固處將載荷轉換成結構的結構錨固組件包括:
錨頭；
楔子；
錨板；
當地錨固區加固，如果需要；
電絕緣板，放置以將肌腱與結構和接地(PLC1和PLC2)電絕緣。
結構錨固組件用于將荷載從端部錨固處的拉伸元件傳遞到巖石或土壤(僅壓縮管錨固)包括:
錨固單元(用于將載荷從拉伸元件轉移到壓縮管):錨頭、楔子或壓縮配件等專有機械部件可以用于錨固單元，以將載荷從拉伸元件轉移到壓縮管道，或者，也可以通過錨固單元內部的水泥砂漿粘合來提供載荷轉移；也可以使用兩種替代方案的組合。
波紋管壓縮管。
在傳統的粘結型錨栓中，從拉伸元件到地面的載荷傳遞不需要額外的結構錨固組件。
1.1.2 Kit components
1.1.2.1 Tensile element
The tendon is using 7-wire prestressing steel strand as tensile elements. Only 7-wire prestressing steel strands as defined in EAD 160004-00-0301, clause 1.1, in terms of geometry and characteristic force are covered by this EAD. No essential characteristics are assessed for tensile elements in the EAD.
1.1.2.2 Structural anchorage components
Structural anchorage components are for load transfer from the tendon to the structure and for load transfer from the tendon to the rock or soil at the dead-end anchorage (anchorage unit and compression pipe), where relevant. Structural anchorage components made of steel are covered in this EAD.
Structural anchorage components for load transfer to the structure at the stressing end anchorage include:
- Anchor head;
- Wedges;
- Anchor plate;
- Local anchorage zone reinforcement, if required;
- Electrically insulating plate, placed such as to electrically insulate the tendon from the structure and ground (PLC1 and PLC2).
Structural anchorage components for load transfer from the tensile elements to the rock or soil at the dead-end anchorage (compression pipe anchors only) include:
- Anchorage unit (for load transfer from tensile elements to compression pipe): Proprietary mechanical components such as anchor head and wedges or compression fittings attached to tensile elements may be used in anchorage unit for load transfer from tensile element to compression pipe or, alternatively, load transfer may be provided by bond through cement grout inside the anchorage unit; a combination of the two alternatives may also be used;
- Corrugated compression pipe.
No additional structural anchorage components are necessary for load transfer from the tensile elements to the ground in conventional bond type anchors.
三、鋼絞線地錨主要特點
根據EAD 160071-00-0102對整個地錨系統進行歐洲技術評估（ETA）
標準地錨尺寸為1至22股，之前已安裝了高達91股的較大尺寸地錨
針對直徑15.7mm、1860 MPa的鋼絞線進行了優化
專為具有不同使用壽命的巖土工程應用而設計——臨時（2年）、臨時延長（7年）和永久（100年）
連續單層或雙層防腐性能卓越
在錨固區內，每個單絞線都由過渡管單獨封裝
在過渡區和自由長度的交界處，獨特的柔性密封系統確保了防腐，同時在安裝過程中提供了行業領先的旋轉和軸向公差
在自由長度上，經過驗證的防漏GT單絞線在兩端單獨密封，增強了地錨的耐用性
在粘結長度內，通過波紋塑料管與內部水泥漿的結合來確保雙層防腐，在使用荷載下，裂縫寬度限制在≤0.1mm，并通過測試證明
地錨可以完全預裝配并卷到卷筒上，便于運輸和現場快速安裝
帶有延長保護帽的可拆卸錨非常適合長期監測和維護
根據要求，可提供各種內部和外部灌漿和后灌漿管道配置
四、預應力地錨鋼絞線ETA認證流程
確定產品適用的歐洲評估技術文件（EAD 160071-00-0102）及CPR法規
向歐洲技術評估機構（TAB機構）提交評估申請，同時提交必要的技術文件
確定產品聲明的必要性能，評估方案將結合評估文件和必須聲明的性能來制定。
由TAB機構通過測試評估，出具歐洲技術評估，EOTA會將該歐洲技術評估在歐盟范圍內公示一段時間，在該時間段內如各成員國的技術評估機構沒有異議，則該歐洲技術評估即可生效。
根據歐洲評估中的要求向具備資格的歐盟公告機構申請認證，認證通過后由該機構簽發ETA證書
在外包裝加貼帶公告機構編碼的CE標志，并出具DoP說明文件。
五、ETA認證與CPR指令CE認證的關系
Under the CPR, harmonised technical specifications are harmonised European product standards (hENs) established by CEN/CENELEC2 or European Assessment Documents (EADs) produced by the European
CPR指令認證的依據是建筑指令歐盟協調標準或歐盟評估文件（EADs）
European Organisation for Technical Approvals (EOTA) as the basis for issuing ETAs for products not covered by hENs.The harmonised technical specification for a product defines EEA-wide methods of assessing and declaring
對于沒有被協調標準完全覆蓋的建筑產品的認證，可以通過EOTA機構核發ETA認證證書（等同于CE認證書）。
六、歐盟公告NB機構&TAB機構-捷克TZUS (NB1020)介紹
TZUS是歐盟公告號機構，其歐盟公告號為1020(Notified Body 1020-NB1020)。可以根據歐盟相關規定來簽發CE證書。
TZUS同時也是ETA(European Technical Approval)的認證委員之一，可以根據相關法規來簽發ETA證書。
TZUS中國
南京睿督公司為TZUS實驗室（歐盟公告號NB1020）在海外中國區的授權機構，為客戶提供專業合規的歐盟CE認證和ETA認證。南京睿督公司網址：www.shseg-gps.com ，電話：025-8658 3475
七、歐盟ETA認證相關閱讀
歐盟ETA認證/EAD標準編號 （歐盟建材ETA認證標準下載） http://www.cprce.com/Certification/eta/988.html
南京睿督2023年最新解讀：歐盟ETA認證與CPR法規及CE認證的關系 http://www.cprce.com/Certification/eta/918.html
歐盟公告NB機構&TAB機構-TZUS(NB1020)歐盟強制CE認證及ETA認證 http://www.cprce.com/Certification/eta/919.html
歐盟公告NB機構&TAB機構-TSUS(NB1301)歐盟強制CE認證及ETA認證 http://www.cprce.com/Certification/eta/916.html
睿督SMART提供ETA認證，ETA報告，ETA評估報告，緊固件ETA認證，錨栓ETA認證，化學錨栓ETA認證，車修壁虎ETA認證，植筋膠ETA認證，預埋件ETA認證，槽埋ETA認證、土工ETA認證、伸縮縫ETA認證、外墻保溫系統ETA認證、防水背襯板等歐盟ETA認證
南京睿督授權合作實驗室同時為歐盟NB及TAB機構，可以同時受理建材歐盟CE認證和歐盟ETA認證。南京睿督為客戶提供專業合規的歐盟CE認證和ETA認證，減少認證中間溝通環節，權威省時省力。
南京睿督公司咨詢電話：025-86583475 400-603-6575
網址：www.shseg-gps.com www.cprce.com
郵箱：info@hksmartps.com
微信：firetesting 或 17714189018
…
